Configuration d’un pont réseau sans fil Point-à-Point (PtP) avec 2 antennes Ubiquiti airMAX 5AC (comme les NanoStation, NanoBeam, LiteBeam ou PowerBeam).
La première antenne (Maitre) sera configurée en mode Point d’accès (Access Point) et la seconde antenne (Client) en mode Station.
Connexion aux Antennes :

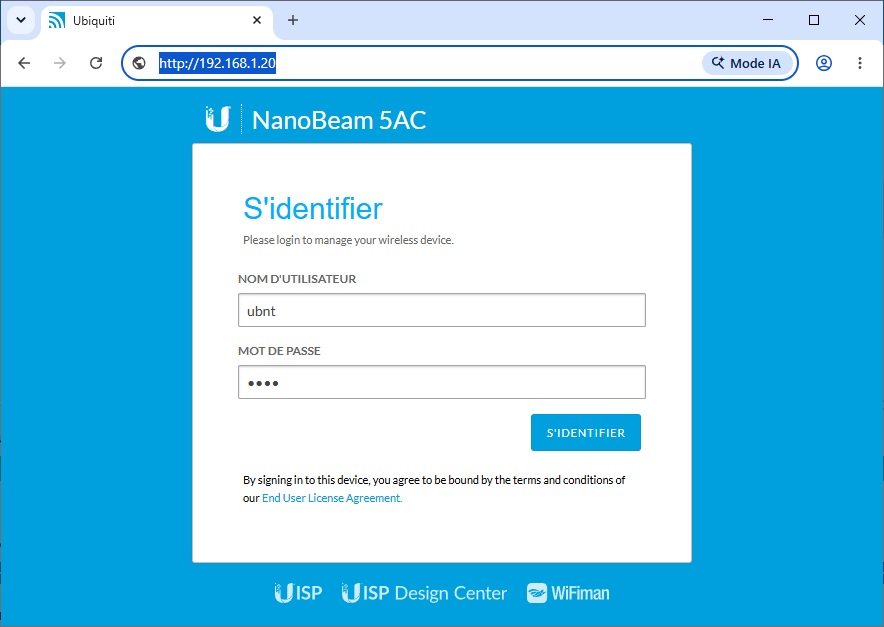

Ouvrez un navigateur web et tapez l’adresse IP par défaut : http://192.168.1.20 (sans le « s » a « http »)
Si vous avez un Serveur DHCP, cherchez l’adresse IP qui lui a été affectée et connectez vous avec.
Lors du premier démarrage, créez votre identifiant et mot de passe ou utilisez les accès par défaut (ubnt / ubnt) et sélectionnez votre Pays / Region, selon la version de votre firmware airOS.

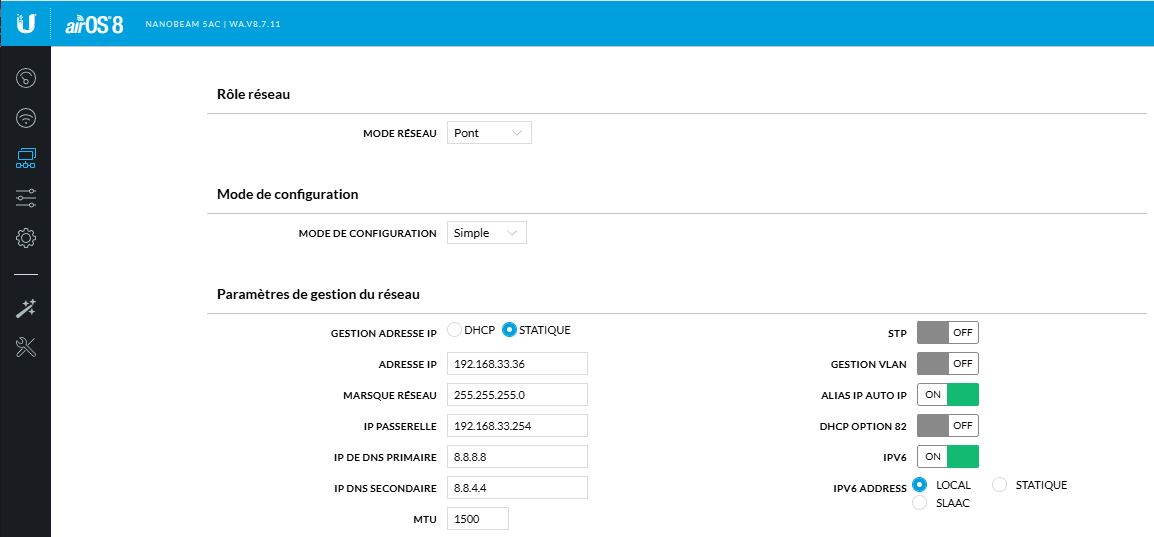

Configuration réseau : Paramétrez des adresses IP fixe sur les 2 antennes

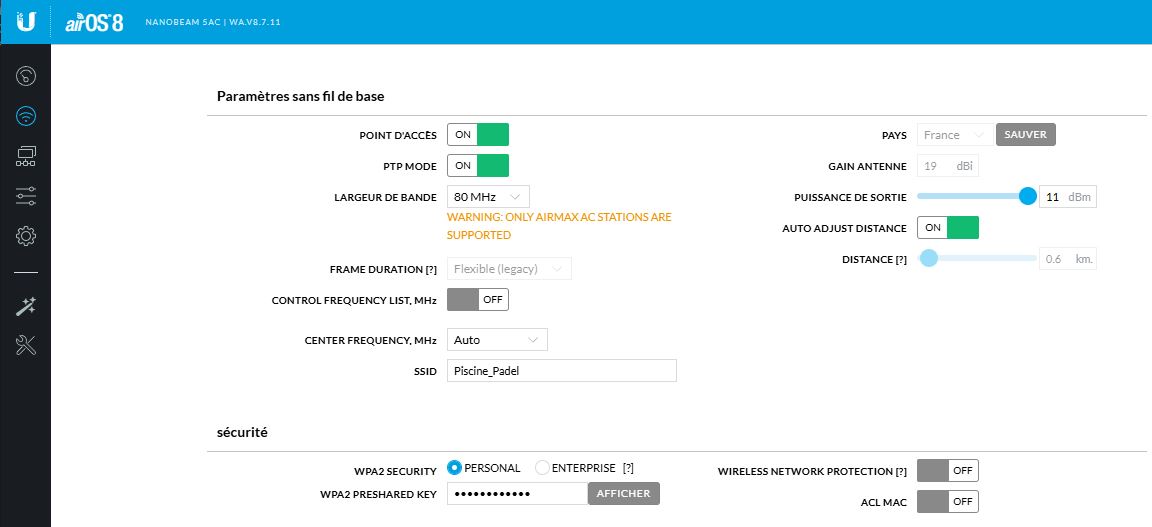

Etape 1 : Configuration de l’antenne Maitre en Point d’Accès (Access Point)
- Point d’Accès : ON
- PTP Mode : ON
- Largeur de Bande : 80 Mhz (ou 40 Mhz si vous rencontrez des difficultés de connexion)
- Center Frequency : Auto
- SSID : Donnez un Nom simple, clair et sans espace
- WPA2 Preshared Key : Définissez une clé de sécurité
- Puissance de sortie : Maximum
- Auto Adjust Distance : ON

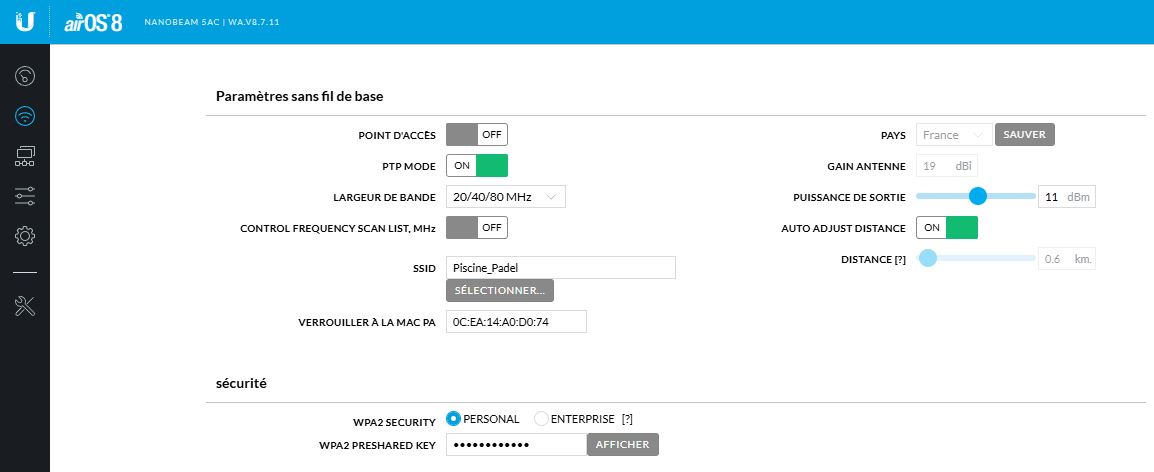

Etape 2 : Configuration de l’antenne Cliente (Station)
- Point d’Accès : OFF
- PTP Mode : ON
- Largeur de Bande : 20/40/80 Mhz

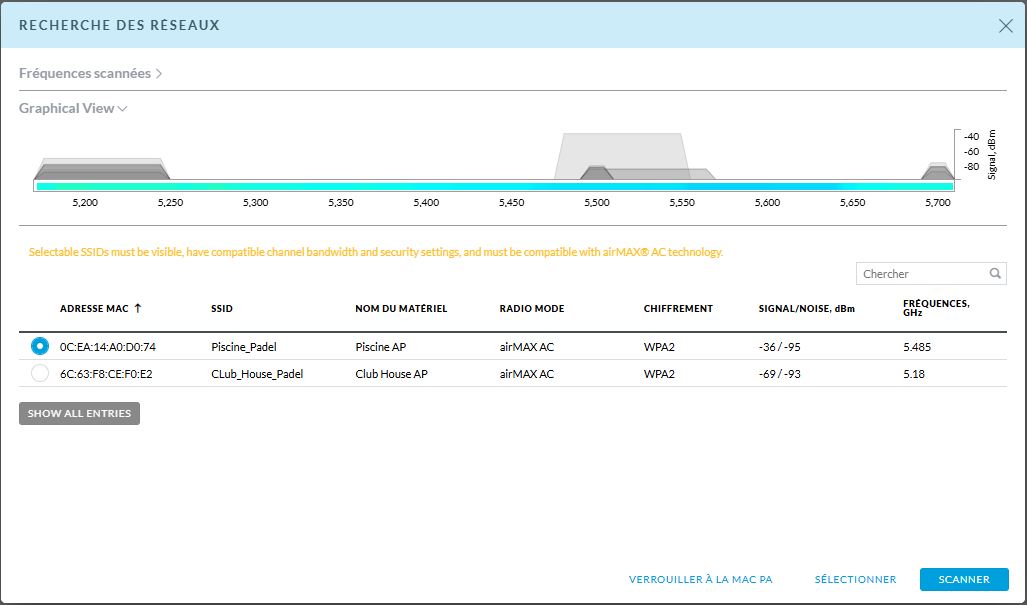

- SSID : Cliquez sur « SELECTIONNER… » et cocher le SSID créé à l’étape 1
- WPA2 Preshared Key : Saisissez exactement la même clé de sécurité crée a l’étape 1
- Puissance de sortie : Maximum (ou indiquez la même puissance que l’antenne Maitre)
- Auto Adjust Distance : ON
Installation des Antennes a l’Extérieur
- Elles doivent impérativement être en visibilité directe, sans aucun obstacle (arbres, murs).
- Orientez-les l’une vers l’autre en vous aidant des voyants LED à l’arrière ou de l’application mobile UISP Ubiquiti.
- Une fois le pont établi, l’interface airOS affichera un graphique d’alignement.
- Visez un signal compris entre -45 dBm et -65 dBm pour une stabilité et un débit optimal (jusqu’à 650 Mbps)

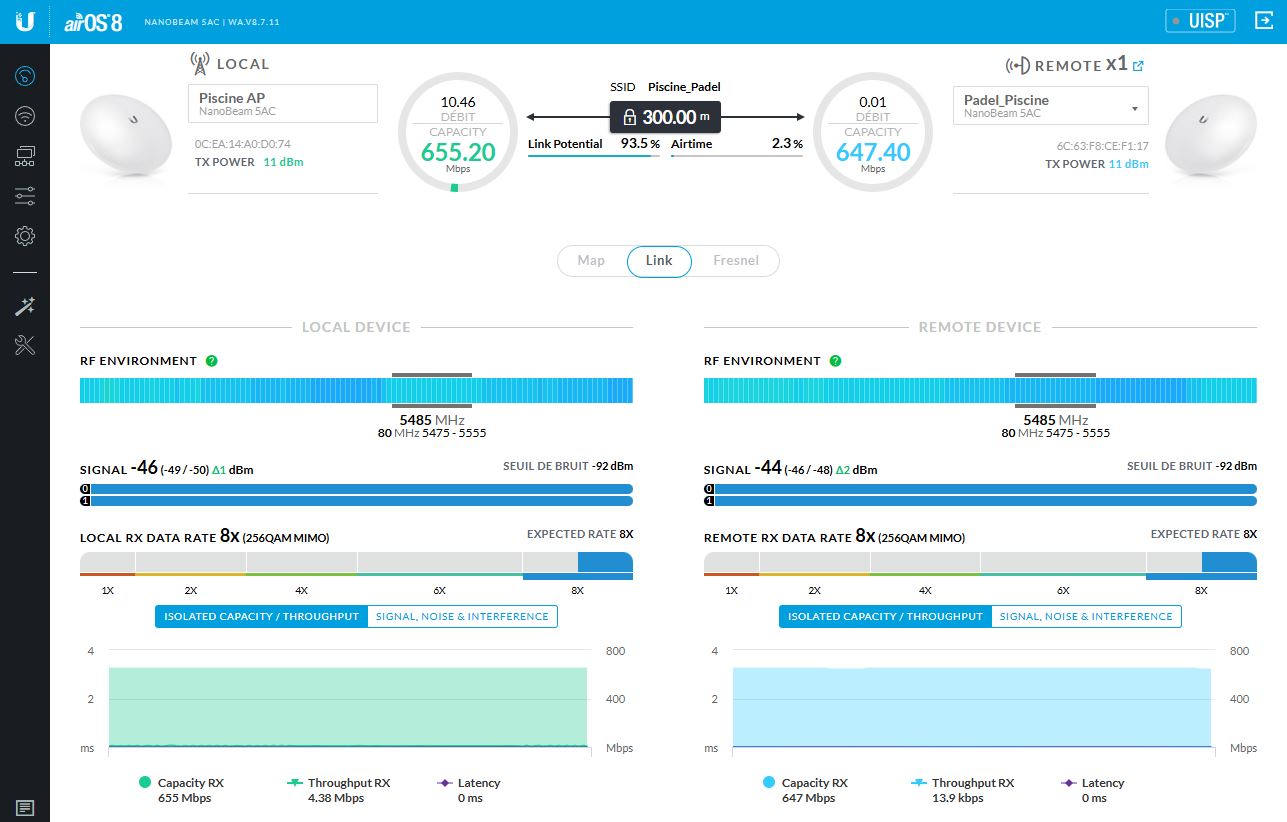

Résultat
